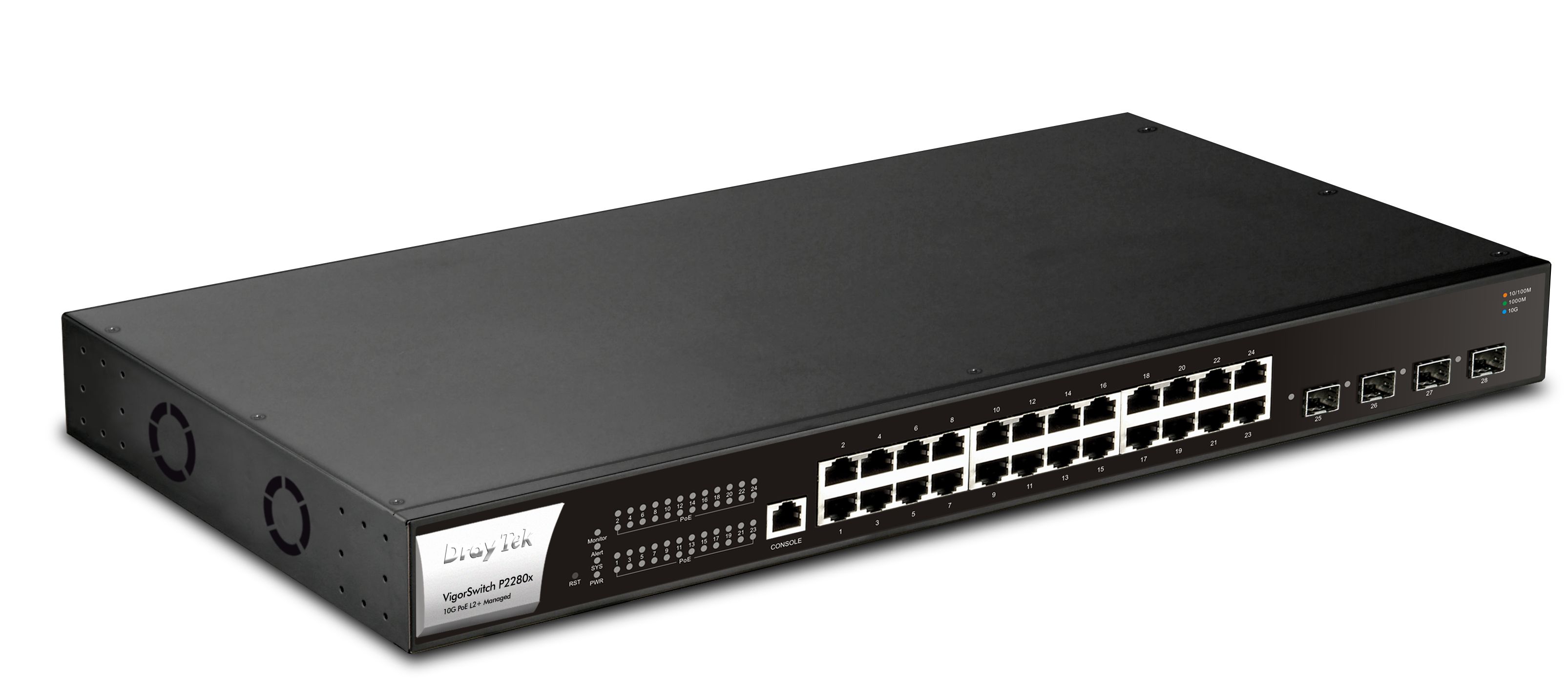

VigorSwitch P2280x front

VigorSwitch P2280x

  • Layer 2+ managed PoE switch
  • 24 Gigabit Power over Ethernet poorten
  • 4x 10 Gigabit SFP+ poorten
  • 400 Watt totaal PoE power (30W/poort)
  • Compatible met VigorACS 2
  • VLAN support

    VigorSwitch P2280x

    De VigorSwitch P2280x is een layer 2+ managed switch met vier 10 Gigabit uplink poorten. Daarnaast beschikt deze switch over 24 Gigabit PoE+ poorten met 400 Watt totaal PoE power. De 10 Gigabit uplink poorten kunnen worden gebruikt voor netwerk-uplinks tussen switches, servers en opslagapparatuur.

    Voor een goede prestatie en beveiliging van uw netwerk beschikt deze switch over VLAN functionaliteit, zowel port based, tag based, als ook Q-in-Q VLAN. Daarnaast ondersteunt de switch port trunking en Quality of Service. Met de port trunking functionaliteit kunnen poorten gebundeld worden, zodat de bandbreedte verhoogd wordt. Quality of Service zorgt voor gegarandeerde bandbreedte, dit is met name van belang bij de inzet van de switch in VoIP oplossingen. Deze functionaliteiten maken de VigorSwitch P2280x uitgebreid beheerbaar en een betrouwbare stabiele oplossing voor uw netwerk.

    Interfaces

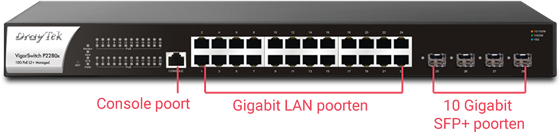

    Poort layout

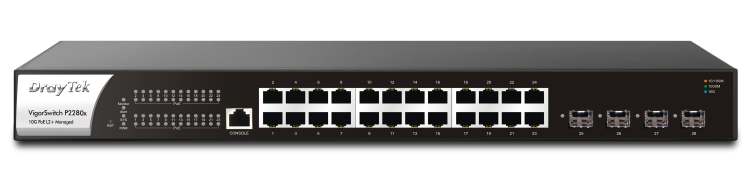

    VigorSwitch P2280x front incl. tekst

    10 Gigabit uplink

    De VigorSwitch beschikt over uplink poorten met een capaciteit van 10Gbps. Met behulp van de SFP+ poorten zijn switches via een fiber uplink op elkaar aan te sluiten, waardoor een snelle uplink van de ene switch naar de andere switch gerealiseerd kan worden. In de SFP+ sloten kunnen SFP+ modules worden geplaatst voor zowel ethernet als voor glasvezel.

    Power over Ethernet

    PoE icon

    Alle poorten ondersteunen 802.3at PoE+ tot 30 Watt per poort. Hierdoor kunnen producten die meer stroom nodig hebben, zoals bijvoorbeeld een PTZ camera, ook aangesloten worden op de VigorSwitch P2280x.

    DAC kabels

    Met Direct Attached Cables kan op een kostenefficiënte manier een uplink worden gecreëerd tussen switches of tussen router en switches. De kabels van 1 of 3 meter bieden de mogelijkheid om zowel 1G SFP als 10G SFP+ poorten met elkaar te verbinden.

    Meer info DAC kabels

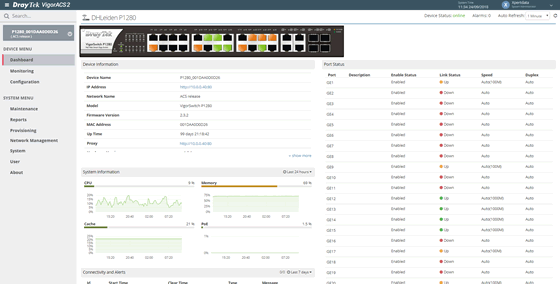

    Management middels VigorACS

    De VigorSwitch P2280x beschikt over TR-069 ondersteuning, waarmee de switch in VigorACS beheerd kan worden. Naast het beheren en monitoren van de switch is het eveneens mogelijk om de switch te configureren, zoals het aanmaken van VLAN’s, configureren van poorten en QoS instellingen toepassen. Daarnaast is het VigorACS mogelijk het PoE verbruik per poort en het totale PoE verbruik te monitoren.

    Meer info VigorACS Handleiding switch aanmelden in VigorACS
    DrayTek VigorACS VigorSwitch

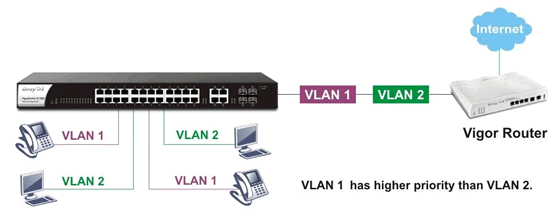

    VigorSwitch P2280 LAN Management

    LAN Management

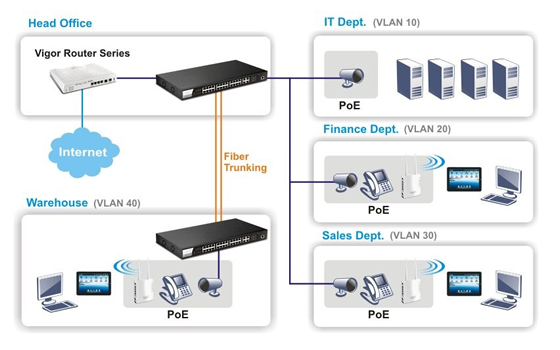

    De VigorSwitch P2280x ondersteunt verschillende configuratiemogelijkheden op het gebied van VLAN, zoals port-based, tag-based, protocol-based en MAC-based. Voice VLAN en surveillance VLAN worden ondersteunt, zodat verkeer van een IP telefoon of een IP camera automatisch kan worden geïdentificeerd, zonder dat het MAC-adres moet worden gespecificeerd. Als de switch een Voice of Video device detecteert, kan deze automatisch VLAN member worden. Aan de VLAN’s zitten prioriteiten en dat kan voor de hogere prioriteit van Voice of Video zorgen.

    VigorSwitch P2280 QoS

    Verbetering van prestatie door middel van QoS

    Wanneer er veel verkeer is op het LAN netwerk, kan QoS zorgen voor een betere LAN prestatie. QoS is in staat om cruciaal verkeer voorrang te geven. De VigorSwitch P2280x ondersteunt verkeer classificatie op basis van 802.1p, CoS, DSCP en IP voorrang. VoIP en video verkeer kan worden geïdentificeerd door de switch en kan worden toegewezen aan een bepaalde klasse die dan weer voorrang moet krijgen.

    Netwerk beveiliging

    Om bandbreedte te besparen op het LAN netwerk zijn er enkele beveiliging functies geïntegreerd, die ervoor zorgen dat de switch niet te maken krijgt met een overvloed aan verkeer. Zoals storm control, om broadcast en multicast verkeer te limiteren op elke poort en DoS Defense om het netwerk te beschermen tegen een kwaadaardige request die het netwerk dicht trekt.
    Tevens heeft de VigorSwitch P2280x functies die voorkomen dat er IP conflicten ontstaan, inclusief IP Source Guard, ARP inspection, and DHCP snooping. Daarnaast ondersteunt de switch 802.1x port access control, om ongeautoriseerde gebruikers te blokkeren voor het netwerk.

    Central switch management

    Deze VigorSwitch is geschikt voor Central switch management (CSM). Central switch management is een management platform voor het monitoren, configureren en onderhouden van o.a. deze VigorSwitch. Alle VigorSwitches beschikken over deze functionaliteit, waardoor het netwerk via één interface (van de router) kan worden beheerd.

    Lees meer

    ONVIF

    Deze VigorSwitch is ONVIF-friendly om het beheer van IP camera’s te vereenvoudigen. Camera’s en NVR’s worden automatisch gedetecteerd zodra ze zijn aangesloten op de switch. Daarnaast kunnen camerabeelden vanuit de switch bekeken worden en kun je vanuit de switch de bandbreedte per Onvif device beheren.

    Handleiding Meer info ONVIF

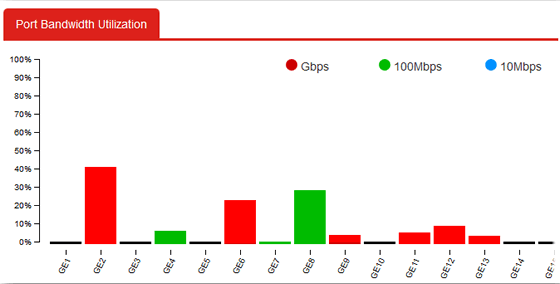

    VigorSwitch P2280 bandbreedte gebruik per poort

    Bandbreedte gebruik per poort

    Toont live de gebruiksgegevens van alle poorten op de switch, zowel de verzonden data als de ontvangen data op de poort.
    De snelheid wordt weergegeven met daarbij het percentage, dat wil zeggen:

    • 900 Mbps wordt weergegeven als 90% gebruik voor een 1 Gbps-poort
    • 50 Mbps wordt weergegeven als 50% gebruik voor een 100Mbps-poort

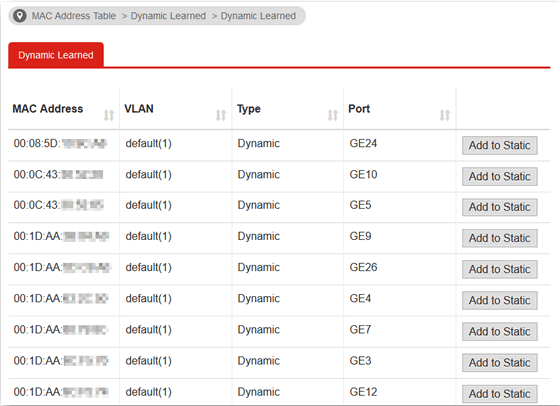

    VigorSwitch P2280 dynamisch MAC adres tabel

    Dynamisch MAC adres tabel

    Toont de apparaten die op elke poort zijn aangesloten vanuit de Dynamic MAC table. Hier worden de MAC-adressen en de gebruikte VLAN’s voor elke poort weergegeven.

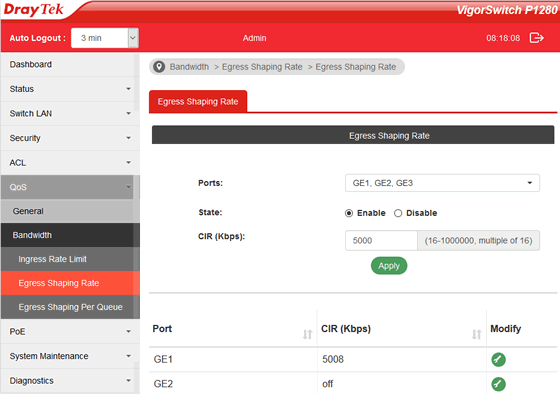

    VigorSwitch Bandbreedte limiet per poort

    Bandbreedte limiet per poort

    Het is mogelijk om een bandbreedte limiet per LAN poort in te stellen. Met Egress Rate Limit kan de downloadsnelheid van een client geregeld worden en met Ingress Rate Limit kan de uploadsnelheid van een client geregeld worden.

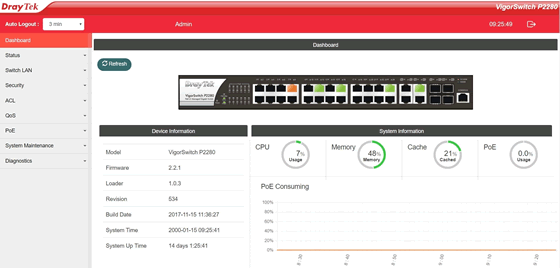

    Eenvoudige configuratie en monitoring

    VigorSwitch P2280 configuratie en monitoring

    De webuser interface van de VigorSwitch P2280x maakt de configuratie en het management een stuk eenvoudiger. Het dashboard laat de status zien van het netwerk en de poorten die zijn aangesloten. Door het responsive design kan de switch op diverse apparaten worden geconfigureerd. Command-Line Interface (CLI) is ook mogelijk via Telnet of SSH en de standaard monitoring methoden worden ondersteunt inclusief SNMP, RMON en Syslog.

    Wilt u zelf de webuser interface van de VigorSwitch P2280x bekijken, zodat u een nog beter beeld van deze switch krijgt? Dat kan!

    Webuser interface VigorSwitch P2280x



    Specificaties

    24 PoE Gigabit ethernet

    Gigabit ethernet poorten

    4x 10 Gbps uplink

    10 Gbps SFP+ poorten

    400 Watt

    PoE Power budget

    Layer 2+

    Layer 2+ management

    Koop nu

    De dichtstbijzijnde (online) verkooppunten bij u in de buurt

    Nederlandse DrayTek partners
    Belgische en Luxemburgse DrayTek partners

    Productspecificaties

    Algemeen
    Managed Layer 2+
    Interface
    Gigabit Ethernet 24
    NBASE-T
    SFP+ Poorten 4
    Console
    Protocollen
    VLAN (802.1q)
    Management
    VigorACS
    SWM
    VigorConnect
    QoS
    802.1p
    DSCP
    CoS-DSCP
    IP Precendence
    VLAN
    Tag Based VLAN (802.1q)
    Voice VLAN
    PoE
    Power budget 400 watt
    802.3af
    802.3at
    802.3bt

    24 poorten PoE+

    VigorSwitch P2280x front incl. tekst

    Alle 24 poorten zijn compatible met de 802.3af en 802.3at standaarden, tot 30 Watt per poort. Hiermee kunnen access points, IP telefoons en IP camera’s gevoed worden. De VigorSwitch P2280x is voorzien van energiebesparende functionaliteiten, zoals IEEE 802.3az (Energy-Efficient Ethernet), dat rekening houdt met de activiteiten van de client en de kabellengte. Het is eveneens mogelijk om met de PoE scheduler PoE poorten aan en uit te zetten voor de apparaten die niet in gebruik zijn, om zo elektriciteit te besparen.

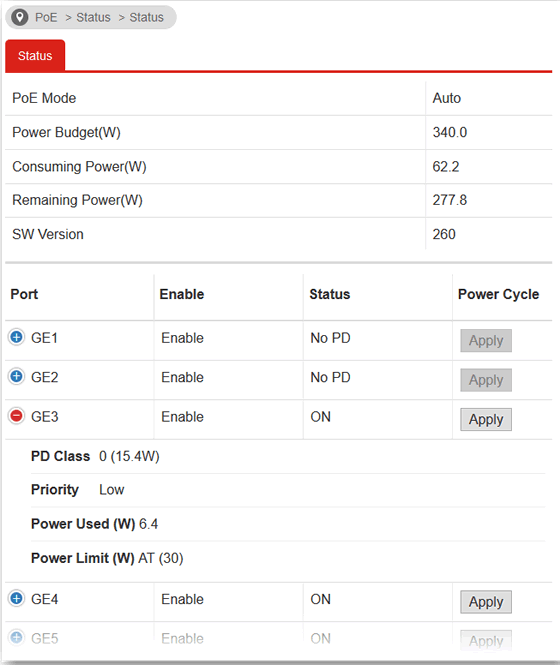

    VigorSwitch P2280 PoE management

    Power over Ethernet management

    Bij de PoE Status in de switch kun je het totale stroomverbruik zien met daarbij de “Remaining Power” die nog gebruikt kan worden. Je kunt per poort zien of er een apparaat is aangesloten en wat deze verbruikt. Met de knop “power cycle” kun je het achterliggende apparaat een herstart geven.

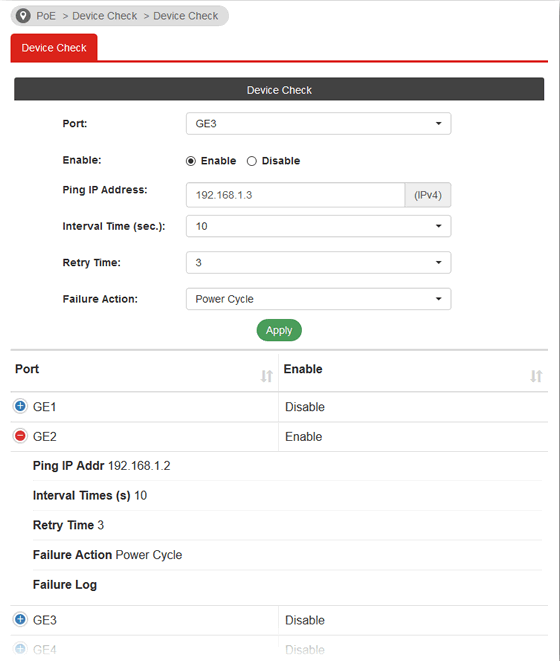

    VigorSwitch P2280 PoE Device Check -1

    Power over Ethernet Device Check

    De VigorSwitch kan zo worden geconfigureerd dat een PoE poort herstart als het opgegeven IP adres niet meer reageert op een ‘ping’, bijvoorbeeld een IP camera die niet meer reageert. De VigorSwitch zal de poort dan herstarten, zodat de client ook een herstart krijgt.

    Power over Ethernet Scheduling

    Met een schedule profiel kunnen actieve PoE poorten automatisch worden in- en uitgeschakeld, om zo bijvoorbeeld gekoppelde draadloze toegangspunten enkel te laten werken op werkdagen tijdens kantooruren.
